GM644X氣動隔膜角式排泥閥

產品詳情

一、GM644X氣動隔膜角式排泥閥簡介

重慶大才閥門公司生產的氣動隔膜角式排泥閥是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。角式排泥閥密封性能好，經久耐用，閥門密封副亦為橡膠密封，無泄漏。氣動排泥閥還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，便捷可靠。本產品用于自來水公司或其它公司各類水池，安裝在池外排除池內泥沙。

二、GM644X氣動隔膜角式排泥閥結構特點

氣動隔膜角式排泥閥主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。主要用途是它安裝在各類沉淀水池的底部外壁外，用以排除池底的泥沙及污物。

1.氣動排泥閥采用雙室隔膜傳動機替代活塞式閥門;無運動磨損，不會因雜質而產生漏水，對泥沙淤積不敏感，不需要潤滑，無機械磨捐產生。

2.氣動隔膜角式排泥閥密封性能好，采用襯膠閥板，閥座采用斜度開口不易沉積泥沙雜質。

3.驅動介質壓力低，無需另高加壓壓泵或空壓機，采用手動換向閥或電磁四通換向閥集中控制，控制操作方便。

4.經久耐用，使用壽命長。

三、GM644X氣動隔膜角式排泥閥工作原理

氣動隔膜角式排泥閥有閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作用為液體工具，液體氣體作為動力，膜片、閥桿作為開關。開啟只需通電很快可打開閥板。此氣動排泥閥須利用手動換向閥或電磁閥可遠距離控制排泥閥開關。該快開排泥閥密封強、開關性能好、檢修方便，使用壽命可達多年以上，保質期為十八個月。

四、GM644X氣動隔膜角式排泥閥技術參數

①公稱壓力0 6MPa、1 0MPa

②公稱通徑：100"～400mm

③*低驅動壓力：0.15MPa

④適用介質：水、污水

⑤驅動介質：清水、氣

⑥適用溫度：0～80℃

⑦法蘭標準：GB/T l 7241 6 GB/T 911 3

⑧試驗標準：GB/T l 3927 APl 598

五、GM644X氣動隔膜角式排泥閥外形連接尺寸

氣動隔膜角式排泥閥

DN

100

150

200

250

300

350

400

L

160

190

225

260

280

315

340

L1

120

150

190

220

260

300

340

H

370

440

53

0615

785

880

970

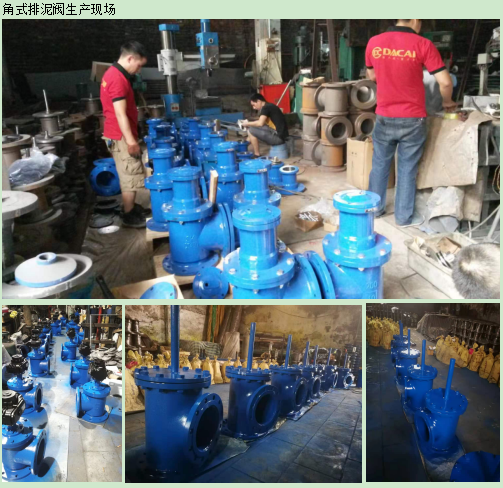

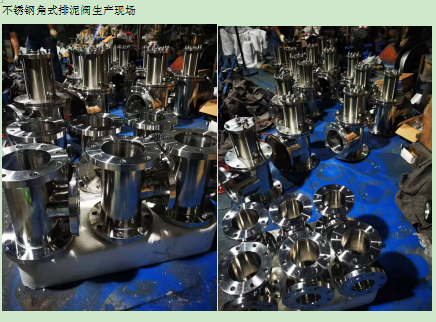

六、GM644X氣動隔膜角式排泥閥安裝現場
